1)類是由平面桁架系組成的網架結構兩向正交正放網架 :這是由兩組平面桁架系組成的網架,桁架系在平面上的投影軸線互成90°交角,且與邊界平行或垂直,所形成網格可以是矩形的,也可以是正方形的 。兩向正交斜放網架:它可由梁向正交正放網架在水平面上旋轉45°而得,其交角也是90°,但每片桁架不與建筑物軸線平行,而是成45°的交角,故成為兩向正交斜放網架 。三向網架:比兩向網架的剛度大,適合在大跨度結構中采用,其平面適用于三角形,梯形及正六邊形,在圓形平面中也可采用。2)第二類是由四角錐體組成的網架由四根上弦組成正方形錐底,錐頂位于正方形的形心下方,由正方形四角節點向錐頂連接四根腹桿即形成一個四角錐體,將各個四角錐體按一定規律連接起來,便成為四角錐體網架。正放四角錐網架:四角錐底邊分別與建筑物的軸線相平行,各個四角錐體的底邊相互連接形成網架的上弦桿,連接各個四角錐體的錐頂形成下弦桿并與建筑物的軸線平行。這種網架的上下弦桿長度相等,并相互錯開半個節間。斜放四角錐網架:這種網架是將各四角錐體的錐底角與角相連,上弦(即錐底邊)與建筑物軸線成45°交角,連接錐頂而形成的下弦仍與建筑物軸線平行。這種網架受壓的上弦桿長度小于受拉的下弦桿,因而受力比較合理,每個節點交匯的桿件數量少,因此用鋼量較少。缺點:是屋面板種類較多,屋面排水坡的形成比較困難。棋盤四角錐網架:將整個斜放四角錐網架水平轉動45°角,使網架上弦與建筑物軸線平行,下弦與建筑物軸線成45°交角,即得棋盤四角錐網架。這種網架可以克服斜放四角錐網架屋面板種類多,屋面排水坡形成困難的缺點。星形四角錐網架:網架單元為一星形四角錐,十字交叉的四根上弦為錐體的底邊,由十字交叉點連接一根豎桿,在由交叉的四根上弦桿的另一端向豎桿下端連接,形成四根腹桿,構成星形四角錐網架單元,將各單元的錐頂相連成為下弦桿。這種網架的受力性能和剛度都比較好。3)第三類是由三角錐體組成的網架結構,它的基本單元是由3根弦桿、3根斜桿所構成的正三角錐體,即四面體。三角錐體可以順置,也可以倒置。三角錐網架:將三角錐體的角與角連接,使上下弦桿組成的平面圖均為正三角型,即稱三角錐網架 。蜂窩型三角錐網架:這種網架也也由三角錐體單元組成,但其連接方式為上弦桿與腹桿位于同一垂直平面內,上下弦節點均匯集六根桿件,是常見網架中節點匯集桿件少的一種。由于其受壓上弦桿的長度比受壓下弦桿桿的長度短,受力比較合理,用鋼量較少。但其上弦組成的圖形為六邊形,給屋面板設計帶來一定的困難。4)常用的網殼

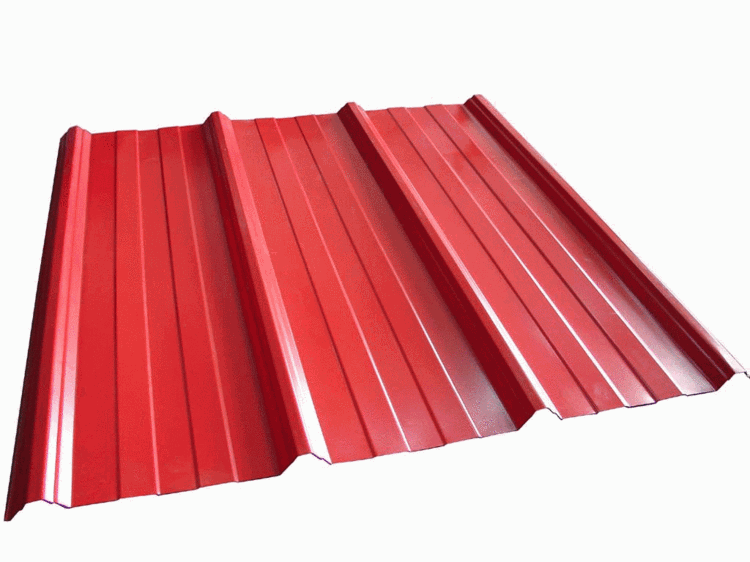

彩鋼板
